¿Qué es y qué hace un regulador de carga solar?

Un regulador de carga solar se coloca entre el campo fotovoltaico y el campo de baterías y básicamente se encarga de controlar el flujo de energía que circula entre ambos equipos.

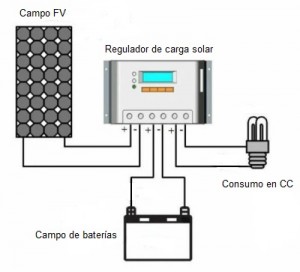

que_es_que_hace_regulador_carga_solarEl control del flujo de energía se realiza mediante el control de los parámetros de Intensidad (I) y Voltaje (V) al que se inyecta en la batería.
Este flujo de energía depende del estado de carga de las baterías y de la energía generada por el campo fotovoltaico.

El regulador de carga solar controla constantemente el estado de carga de las baterías para hacer el llenado óptimo y así alargar su vida útil.



Existen tres estados de carga posibles:

Fase BULK: la batería está descargada y toda la corriente producida en el campo fotovoltaico es inyectada en las baterías, incrementándose la tensión en la batería a medida que ésta se va llenando.

Fase ABSORCIÓN: cuando la tensión de la batería alcanza la tensión de absorción (en las baterías de plomo-ácido abiertas 14,4V y en las baterías AGM y en las baterías GEL 14,1V), el regulador de carga solar mantiene la tensión ligeramente por debajo de dicho valor y va reduciendo la corriente hasta que la batería está prácticamente llena.
Fase de FLOTACIÓN: en esta fase la tensión se reduce a la tensión de flotación (generalmente 13,5 V) y la corriente inyectada se reduce hasta que la batería se llena por completo
Toda la energía que se genere mayor a la energía que es posible inyectar en la batería se pierde por efecto Joule (calor) en el regulador.
Por tanto, el regulador de carga solar es un dispositivo que protege la batería contra sobrecargas, llenándola según le resulte más conveniente en cada momento.
Generalmente, los reguladores solares necesitan programarse para indicarle el tipo de baterías, la capacidad de las mismas y las tensiones de funcionamiento. Contáctanos para que te indiquemos cómo hacerlo en tu regulador.

Existen otras funciones secundarias que realiza el regulador:
Evita que la batería se pueda descargar por la noche en el campo fotovoltaico por inversión de corriente mediante un diodo tipo D.
Proporciona información del estado del sistema: voltaje de las baterías, corriente generada, históricos, estado de carga,… (sólo en los que tienen reguladores con DISPLAY).

CONSUMO EN CONTINUA

Existe otra función que se le suele achacar al regulador de carga solar y que éste sólo realiza cuando tiene conectado un consumo en corriente continua. Se trata de la protección frente a descargas profundas.
El regulador tiene un interruptor tipo A que corta la corriente entregada por la batería al consumo sólo cuando este se realiza en continua, ya que la corriente sí que pasa por el regulador. Es por ello, que en los reguladores con DISPLAY, cuando no hay consumo en corriente continua, la pantalla de “Consumo o LOAD” aparece el valor 0 A.
En caso de consumir en alterna, que es lo más habitual, la descarga de la batería se realiza por el inversor y el regulador de carga no puede controlar la descarga de la batería.
Algunos reguladores permiten el control de cargas mediante la programación de encendidos y apagados de las cargas en corriente continua conectadas al regulador. Esta opción es especialmente útil para luminarias o equipos donde se quiera encender la luz cuando la radiación solar baja de un cierto umbral (atardecer) y apagarla cuando la radiación solar vuelva (amanecer). La energía nocturna se extrae de la energía inyectada durante el día en la batería.
