La familia de reguladores BlueSolar incorpora un avanzado seguidor del punto de máxima potencia (MPPT) diseñado para instalaciones aisladas. El algoritmo de carga mppt maximiza la producción de energía procedente del campo fotovoltaico ajustando, de forma rápida y precisa, la zona de mayor rendimiento de los paneles compensando la variación por temperatura.
La utilización del algoritmo Mppt incrementa la eficiencia hasta un 30% comparado con los algoritmos PWM. Este regulador es capaz de ajustar la tensión del campo fotovoltaico (hasta 150V) para cargar una batería de menor voltaje (12/24/48 Voltios). El algoritmo BatteryLife incrementará sustancialmente la vida útil de sus baterías.
Esto permite:
- La utilización de paneles solares de conexión a red (60 céculas) y paneles de capa fina amorfos.
- Carga de baterías a 12, 24 o 48 Voltioscon sistemas fotovoltacios de hasta 150Vdc. (corriente máxima de carga a batería de 60A)
- Reducir las pérdidas energéticas. Al aumentar la tensión en el campo fotovoltaico se reducen las pérdidas para la misma energía generada.
- Se pueden instalar los paneles más alejados del regulador al reducirse las pérdidas, permitiendo también usar un cable de menor grosor.
Características Generales
- MPPT (seguidor del punto de máxima potencia)
- Reconocimiento automático de la tensión de la batería
- Eficiencia de conversión máxima del 98%
- Refrigeración natural por convección
- Máxima potencia de salida a temperature ambiente hasta 40ºC
- Compensación por temperatura
- Apto para baterías de Gel, Inundadas y Selladas
- Tensión de carga de absorción: 14,4V / 28,8V (ajustable)
- Tensión de carga de flotación: 13,8V / 27,6V (ajustable)
- 2 años de garantía
- Certificado CE
Protecciones electricas：
- Cortocircuito del campo fotovoltaico
- Sobredescarga
- Sobrecarga
- Inversión de polaridad en el campo fotovoltaico y en la batería
Posibilidades del regulador Victron BlueSolar MPPT de 150/60
¿Qué potencia máxima en paneles puedo instalar en este regulador?

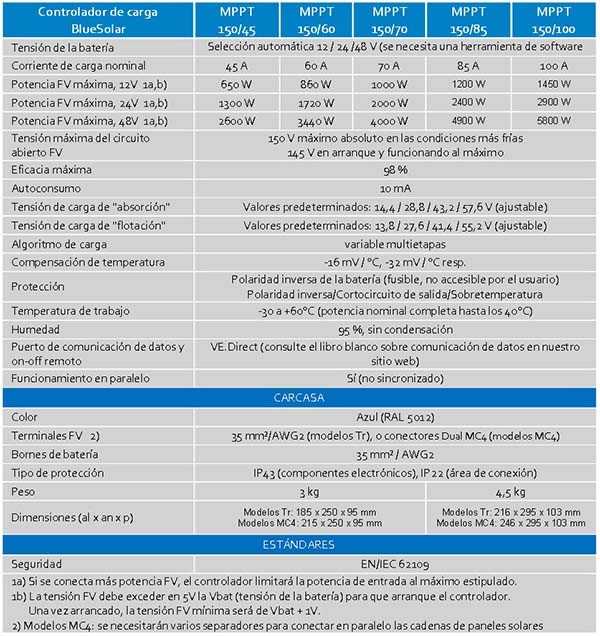

En la ficha del fabricante podemos ver esta información:
- Para sistemas de baterías a 12V, la potencia máxima en paneles no podrá ser mayor a 860W [860W / 12V= 71,67 A]
- Para sistemas de baterías a 24V, la potencia máxima en paneles no podrá ser mayor a 1720W [1720W / 24V= 71,67 A]
- Para sistemas de baterías a 48V, la potencia máxima en paneles no podrá ser mayor a 3440W [3440W / 48V= 71,67 A]
-Hay que tener en cuenta que la corriente que exceda el límite de carga máxima (en este regulador de carga es de 60A) será limitada por el regulador
¿Cuántos paneles puedo poner con este regulador?
La mejor configuración suele ser aumentar los strings (cadenas), aumentando la tensión y reduciendo la corriente de paso. Así, se reducen las pérdidas por el transporte de carga entre los paneles y las baterías. La otra opción de conexionado es aumentar el número de cadenas, aumentando el paso de corriente y aumentando también las pérdidas en el cableado.
Para saber el número de paneles que puedes colocar en este regulador, debes saber los parámetros de tu panel solar (Voc, Vmpp y Impp) y la tensión de las baterías (12 voltios o 24 voltios). La conexión de los paneles debe ser tal, que en ningún momento se llegue a sobrepasar ni la tensión en circuito abierto del regulador victron bluesolar MPPT 150/60, ni la corriente de paso por el regulador (hay que tener en cuenta que al haber un convertidor DC/DC, la corriente de carga no es la resultante de sumar la corriente generada por los paneles, ya que esa es solamente la que discurre en el tramo paneles solares-regulador, sino que hay que tener en cuenta la potencia del campo fotovoltaico y la tensión de las baterías). Por último, hay que cerciorarse que el rango de trabajo en MPPT de los paneles solares es el adecuado para el regulador Victron BlueSolar MPPT de 150/60.
Si tienes dudas, puedes preguntarnos y te ayudaremos en lo posible.
¿Se pueden programar las tensiones de carga de la batería?
Si, el algoritmo de carga de los reguladores BlueSolar de Victron es totalmente programable descargándote el software de la página web de Victron. El regulador BlueSolar Victron MPPT 150/60 incluye de serie 8 algoritmos preprogramados, todos ellos se pueden seleccionar mediante el interruptor giratorio de la siguiente manera:
- Tensión de absorción: 28,2 voltios; Tensión de flotación 27,6 voltios [recomendada para baterías GEL Victron Long Life]
- Tensión de absorción: 28,6 voltios; Tensión de flotación 27,6 voltios [recomendada para baterías AGM y GEL Victron ]
- Tensión de absorción: 28,8 voltios; Tensión de flotación 27,6 voltios [posición preseleccionada: recomendada para baterías AGM y GEL Victron y especialmente para baterías estacionarias HOPPECKE y BAE].
- Tensión de absorción: 29,4 voltios; Tensión de flotación 27,6 voltios.
- Tensión de absorción: 29,8 voltios; Tensión de flotación 27,6 voltios.
- Tensión de absorción: 30,2 voltios; Tensión de flotación 27,6 voltios.
- Tensión de absorción: 30,6 voltios; Tensión de flotación 27,6 voltios.
- Tensión de absorción: 28,4 voltios; Tensión de flotación 27,0 voltios.
*Para tensiones de batería a 12 voltios, dividir los valores por dos. Para tensiones de baterías a 48 voltios, multiplicar los valores por dos.
Monitorización y control
Para poder visualizar y/o controlar el funcionamiento del regulador BlueSolar MPPT 150/60 se debe conectar el regulador a algún equipo exterior a través del puerto de conexión VE.Direct.
La monitorización y control del regulador BlueSolar MPPT 150/60 se puede hacer mediante:
Con cualquiera de las plataformas anteriores, se puede ver y modificar los parámetros de funcionamiento del regulador BlueSolar MPPT 150/60, como son, las tensiones de carga de la batería, la energía producida por los paneles solares o el estado de carga de la batería según el propio regulador.
Funcionamiento de los reguladores MPPT
Los reguladores MPPT tienen:
- Un convertidor DC/DC: esto permite que el campo fotovoltaico esté trabajando a una tensión diferente de la de la batería.
- Un diodo de protección: mediante el cual se impide el paso de corriente desde la batería al campo fotovoltaico cuando la tensión de los paneles desciende por baja radiación y alcanza un valor inferior al de la batería.
- Un seguidor del punto de máxima potencia, MPPT por sus siglas en inglés (maximum power point trackig):
La curva intensidad-tensión de cualquier panel es la que se muestra en la gráfica roja. En circuito abierto no hay paso de corriente y en cortocircuito no hay tensión. El algoritmo MPPT hace trabajar al panel solar en su punto de máxima potencia (Pmax). En un regulador de carga PWM, por contra, la tensión de funcionamiento del panel solar está influenciado por la tensión de la batería, desplazándose hacia la izquierda de la gráfica y reduciendo la potencia que entrega el panel solar. Así, con un regulador MPPT, el panel solar es capaz de situarse en la zona de tensión más conveniente para obtener la máxima eficiencia de los paneles. De esta forma el regulador MPPT puede modificar constantemente la tensión de trabajo de los paneles y, al mismo tiempo, verificar la salida de corriente para comprobar en que punto se obtiene la máxima potencia.
*Aunque los reguladores MPPT son imprescindibles para paneles de 60 células, también pueden ser utilizados para paneles de otro número de células obteniendo el mayor rendimiento posible del panel en cada momento.
Puedes saber qué es y qué hace un un regulador de carga solar en nuestro blog.
También puedes informarte de cómo funcionan los reguladores de carga solares en el blog.
Calcular el regulador MPPT necesario para una instalación fotovoltaica
Hay que tener en cuenta 2 aspectos.
1.- Máxima tensión en el campo fotovoltaico (Vdcmax)
2.- Máxima corriente de carga / máxima potencia en el campo fotovoltaico.
3.- Las cadenas de paneles tienen que ser identicas
1.- Para la mayoría de reguladores no se puede sobrepasar los 150 Vdc (algunos 100Vdc) en el campo fotovoltaico bajo ningún concepto.
IMPORTANTE tener en cuenta: Periodos de muy baja temperatura donde la tensión de los paneles se verá incrementada varios voltios *(Este valor depende del TONC del panel, de la radiación y de la temperatura exterior) y los periodos como por ejemplo a la salida del sol donde no hay apenas radiación solar pero el panel tiene la máxima tensión entre terminales (cercana a Voc)
****Por ejemplo un panel de 250w y 60 células con tensión de circuito abierto (Voc) de 37 voltios podría llegar hasta unos 40 voltios a la salida del sol un día de invierno con una temperatura de -10 grados.****
2.- El cálculo de la corriente de carga se hace dividiendo la potencia del campo fotovoltaico entre la tensión de la batería. Por lo tanto no será el mismo resultado para sistemas de 12 y 24 voltios.
Si utilizamos como ejemplo una instalación con baterías de 24 voltios y 4 paneles de 240W tenemos: ( 240W * 4= 960W )
960W / 24V = 40 Amperios; En este caso podemos utilizar un regulador mppt de 40 amperios
Si la instalación fuese a 12 voltios
960W / 12V = 80 Amperios; Seria necesario un regulador mppt de 80 amperios.
3.- Si queremos configurar un regulador mppt de 40A y con un Vdcmax =150V
Conectaríamos los 4 paneles en 2 cadenas en paralelo de 2 paneles en serie. De esta forma el campo fotovoltaico nunca sobrepasaría los 150V de límite porque aún en las peores condiciones de temperatura y radiación la tensión de trabajo no sobrepasaría los 80 voltios.
Nunca los conectaríamos los 4 paneles en serie que supondría una tensión de trabajo de 37V * 4 = 148 Voltios. Pero que en condiciones de baja temperatura y poca radiación podrían llegar hasta los 40V * 4 = 160V y romper el regulador.
