PASO 1. Corriente de carga de una placa solar
Para poder calcular el regulador solar PWM necesario para una instalación de placas solares debemos conocer 2 características de las placas solares.
- El número de células solares de las placas solares. Los reguladores PWM solo se pueden utilizar con placas solares de 12V y 36 células y placas solares de 24V y 72 células.
- La corriente en el punto de funcionamiento de máxima potencia de la placa solar. (Imp). Se puede consultar en la ficha de características técnicas del fabricante.
En caso de no disponer de las fichas técnicas del fabricante tenemos 2 opciones:

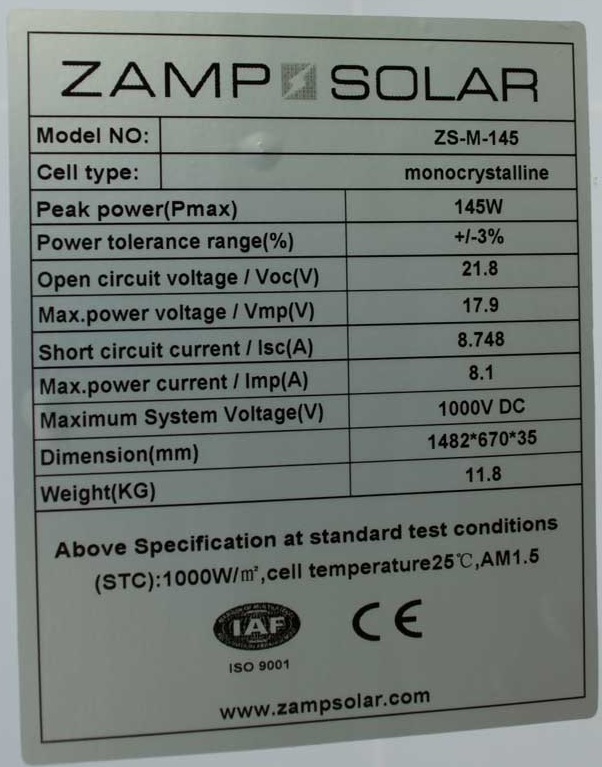

1.-Mirar la etiqueta que lleva cada placa solar al dorso, junto a la caja de conexiones de los cables donde podemos consultar todas las características técnicas de la placa.
2.-Calcular la corriente Imp estimada. Las placas solares de 12V con 36 células tienen una tensión de funcionamiento a máxima potencia de unos Vmp: 18V aprox. por lo tanto podemos dividir la potencia de la placa solar entre 18 para calcular de forma aproximada la corriente Imp de la placa.
Como podemos ver con las siguientes placas solares de 12V con valores reales, el cálculo es muy aproximado.
- Potencia: 140W; Vmp: 17,6V; Corriente Imp: 7,95A. –> El cálculo daría 7,7A
- Potencia: 150W; Vmp: 18,2V; Corriente Imp: 8,25A. –> El cálculo daría 8,3A
Para las placas solares de 24V el valor de Vmp es 36V aprox. A continuación podemos ver algunos ejemplos reales:
- Potencia: 190W; Vmp: 36,0V; Corriente Imp: 5,28A. –> El cálculo daría 5,28A
- Potencia: 210W; Vmp: 37,3V; Corriente Imp: 5,64A. –> El cálculo daría 5,8A
- Potencia: 310W; Vmp: 36,9V; Corriente Imp: 8,41A. –> El cálculo daría 8,61A
*Si tus placas solares tienen Vmp: 30V son placas solares de 60 células. Deberás utilizar Reguladores solares MPPT
PASO 2. Cálculo de corriente de carga del conjunto de placas solares
Una vez conocemos la corriente a máxima potencia Imp de una placa solar, debemos ver la configuración de conexiones del conjunto de las placas teniendo en cuenta que:
- Placas solares conectadas en serie –> Sumamos tensión Vmp y la Imp se mantiene igual para el conjunto.
- Placas solares conectadas en paralelo –> Sumamos la corriente Imp y la Vmp se mantiene igual para el conjunto.
Por lo tanto calcularemos:
La Vmp del conjunto multiplicando la Vmp de una placa solar por el número de placas conectadas en serie
- 2 placas de 12V con Vmp:18V e Imp:8A. Conectadas en serie dan un conjunto de Vmp: 36V (2 x 18V) e Imp: 8A
La Imp del conjunto multiplicando la Imp de una placa solar por el número de placas solares (o cadenas) conectadas en paralelo.
- 2 placas de 12V con Vmp:18V e Imp:8A. Conectadas en paralelo dan un conjunto de Vmp: 18V e Imp: 16A (2 x 8A)
- 2 placas de 24V con Vmp:36V e Imp:5A. Conectadas en paralelo dan un conjunto de Vmp: 36V e Imp: 10A (2 x 5A)
Si tenemos un generador fotovoltaico serie-paralelo de 2 cadenas en paralelo de 2 placas de 12V en serie
- 2 placas de 12V conectadas en serie. Multiplicamos la tensión de una placa por el número de placas en serie, Vmp: 18V x 2 = 36V
- Como tenemos 2 cadenas en paralelo. Multiplicamos la corriente de la cadena por el número de cadenas, Imp: 8A x 2 = 16A
- Por lo tanto el conjunto tiene: Vmp: 36V e Imp: 16A
Si tenemos un generador fotovoltaico serie-paralelo formado por 3 cadenas en paralelo de 2 placas solares de 12V en serie
- 2 placas de 12V en serie. Multiplicamos la tensión de una placa por en número de placas en serie Vmp: 18V x 2 = 36V
- 3 cadenas en paralelo. Multiplicamos la corriente de la cadena por el número de cadenas, Imp: 8A x 3 = 24A
- El conjunto solar tiene: Vmp: 36V e Imp: 24A
PASO 3. Selección del regulador PWM necesario

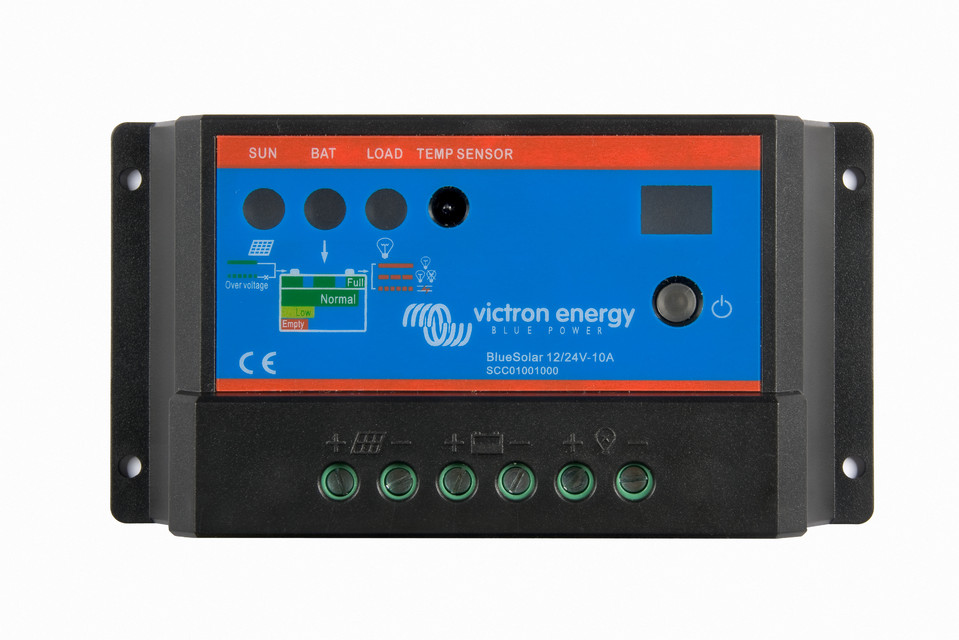

En el nombre del regulador solar, en la ficha técnica de características y en la mayoría de reguladores solares impresa en la carcasa, podemos consultar la corriente máxima de carga admitida por el regulador solar. Esta corriente no debe ser nunca superada por la corriente procedente de las placas solares. Se recomienda dejar un margen de seguridad del 10% – 20%.
Si en nuestro cálculo la Imp del conjunto es de 16A elegiremos un regulador solar PWM de 20A.
Pero si la Imp calculada es 19A elegiremos un regulador solar PWM superior a esa corriente y con un margen de seguridad del 10%, en este caso uno de 30A.
Importante:
- Con reguladores PWM la tensión de trabajo del campo fotovoltaico debe coincidir con la de la batería. Utilizaremos placas solares de 12V para cargar baterías de 12V. Placas solares de 24V para cargar baterías de 24V. Configuraciones de 2 placas solares de 12V en serie para formar una placa de 24V para cargar baterías de 24V.
- No utilizar los reguladores PWM con placas solares de 60 células solares.
- Los reguladores PWM se dice que son bitensión, es decir que pueden funcionar tanto a 12V como a 24V. Este hecho es debido a que lo único importante para el regulador solar es la corriente de carga. 5A de carga a 12V son 60W y 5A de carga a 24V son 120W, pero para el regulador solar PWM no importa saber la potencia, solamente la corriente de carga.
- La corriente de carga nunca debe superar la máxima permitida por el regulador solar PWM
- No conectar en serie placas solares con distinto número de células solares
O si lo prefieres, utiliza nuestra calculadora de regulador solar
Puntúa este artículo:
(12 votos, promedio: 4,83 de 5)
Cargando...
Tienes dudas? deja un comentario y te las resolvemos. *Leer primero las normas del blog.
Hola, recientemente me han montado instalación fotovoltaica de 6 placas y 12 baterías. A los pocos meses de funcionamiento se han estropeado las baterías y me dicen que es porque han sufrido cargas y descargas completas y muy continuas que han afectado a su vida útil. ¿Eso tiene que ver con el regulador? ¿se podría haber configurado para que no hicieses esos ciclos de carga, sino que estuviera regulado para cargar y descargar hasta un cierto porcentaje? Muchas gracias
Hola Ana,
Si no especificas marcas y modelos de los equipos que componen el kit solar no podemos ayudarte.
Las baterías tienen unos ciertos ciclos de vida (procesos de carga y descarga). Cuanto mayores son las profundidades de descarga menor es el número de ciclos que soportan.
No obstante hay que tener en cuanta muchas cosas:
No todas las baterías son iguales, las hay de mejores y peores.
Diseño de la capacidad de la batería: un buen diseño acorde al consumo diario favorece descargas diarias de baja profundidad y por tanto se alarga la vida útil de la batería.
Suficiente corriente de carga y producción solar para que la batería se cargue correctamente a diario.
Por tanto, además de la calidad de los elementos que componen un kit solar es muy importante el diseño del mismo.
Además, para que el funcionamiento sea el esperado, es necesario que el consumo real sea parecido al calculado.
saludos
Hola me dan 3 placas de 250w- umpp30, 7v-uoc37, 80v-impp8 8,18a-isc 8, 71a y tengo un regulador pwm de 30a 12 v(390w)y 24v (780w) me funcionara todo bien con ese regulador? Gracias un saludo
Las placas de 60 células no son placas de 24V
Es necesario regulador MPPT.
Calcular regulador solar MPPT necesario
saludos
Gracias por la respuesta….te puse 66v pensando que el VOC es el dato que se usaba para calcular el MPPT…..entiendo que se usa el voltaje de maxima potencia pero teniendo en cuenta que el VOC no supere el maximo permitido del MPPT
Vamos a rizar el rizo…..digamos que tengo 6 placas de 140W y 12V en dos mastiles con tres placas cada mastil y quiero pasar a funcionar con un inversor de 24V…..que es mejor: conectar 3 stints de dos placas en serie cada stint para conseguir 24v y estos tres stints en paralelo para conseguir 24A o es mejor conectar las tres placas de cada mastil en serie que darian en abierto unos 66V y 8A y tener dos series en paralelo a un mppt por ejemplo el Victron bluesolar 100/50 ???
Esta duda la tengo porque quiero cambiar mi sistema de 12v a 24v pero aprovechando las placas que tengo y encuentro tutoriales para placas de 12v con pwm pero no encuentro tutoriales para lo que yo me planteo……GRACIAS
string de 3 paneles solares en serie sería
Vmp: 54V e Imp: 8A
Las 2 strings o cadenas en paralelo darían:
Vmp: 54V e Imp: 16A
Voc: 63V (aprox)
Total potencia: 6 x 140W = 840W
Dividido por la tensión de batería 24V
840W / 24V = 35A
Como bien has calculado, puedes utilizar el Regulador Victron bluesolar 100/50
Es mejor utilizar regulador MPPT, primero por que se maximiza la producción y segundo porque al trabajar a mayor tensión en el campo FV la corriente de paso es menor y por lo tanto la sección de los cables más pequeña. O menos pérdidas para secciones de cable iguales con uso de reguladores MPPT en vez de PWM.
